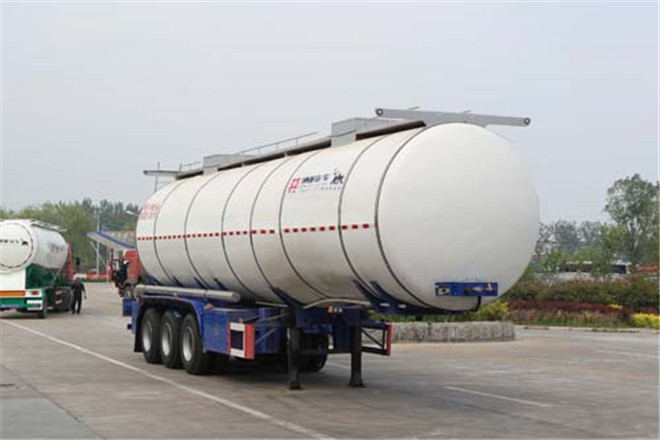

通亞達CTY9401GPG40普通液體運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CTY9401GPG40 | ||
| 車身長度 | 11700,10950mm | ||
| 車身寬度 | 2550,2500mm | ||
| 車身高度 | 3850,3950mm | ||
| 整備質量 | 9200kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/1750,-/1600mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/7/7/7,-/4/4/4,-/3/3/3,-/2/2/2 | ||
| 軸數 | 3 | ||
| 軸距 | 5900+1310+1310,5780+1310+1310,5380+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840,1820/1820/1820mm | ||
| 接近離去角 | -/17,-/19° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 14PR | ||
| 備注 | |||
| 備注 | 該車為非危化品運輸車輛,罐體有效容積:38立方米,允許運輸介質的最大密度為:850千克/立方米,該車加裝保溫層,罐體為鵝頸式,當外形尺寸長(mm)為:10950時,保溫層內部罐體外形尺寸型為:長10350,后端直徑:2280,前端直徑:2130,當保溫層厚度為:50mm時,罐體(含保溫層)尺寸為:10450,后端直徑:2380,前端直徑:2230,當保溫層厚度型為:80mm時,罐體(含保溫層)尺寸為:10510,后端直徑:2440,前端直徑:2290,當保溫層厚度為:100mm時,罐體(含保溫層)尺寸為:10550,后端直徑:2480,前端直徑:2330;當外形尺寸長(mm)為:11700時,保溫層內部罐體外形尺寸型為:長11100,后端直徑:2310,前端直徑:2160,保溫層厚度為:50mm時,罐體(含保溫層)尺寸為:11200,后端直徑:2410,前端直徑:2260,保溫層厚度為:80mm時,罐體(含保溫層)尺寸為:11260,后端直徑:2470,前端直徑:2320,保溫層厚度為:100mm時,罐體(含保溫層)尺寸為:11300,后端直徑:2510,前端直徑:2360;ABS系統生產廠家:廣州瑞立科密汽車電子股份有限公司,梁山順安達汽車科技有限公司,威伯科汽車控制系統(中國)有限公司,型號:CM2XL-4S/2M,SAD-ABS4S/2M,4005000810 4S2M;側面防護裝置所用材料材質為:鋁合金,后下部防護裝置所用材料材質為:Q235,側面及后下部防護裝置與車架連接方式為:螺栓連接,后部防護裝置的主要尺寸參數:斷面尺寸為120×68,離地高度為:500mm,選裝側面防護裝置材質為:Q235時,與車架連接方式為:螺栓連接;選裝電氣路連接器固定座安裝位置(中間/左側/右側),選裝閥門箱位置(車輛側面后部或車輛正后)及個數(一個或兩個或三個),選裝工具箱左右位置(在一側或在兩側或兩側有或兩側無),選裝罐頂升降護欄,選裝罐體前部安裝爬梯,選裝后組合燈形狀為矩形樣式,選裝尾部標志板安裝位置,選裝號牌板安裝位置,選裝前位燈前示廓后示廓樣式;車長/牽引銷到車輛最前端距離/軸距/后懸的對應關系為:11700/1430/5900+1310+1310/1750,11700/1550/5780+1310+1310/1750,10950/1350/5380+1310+1310/1600. | ||
