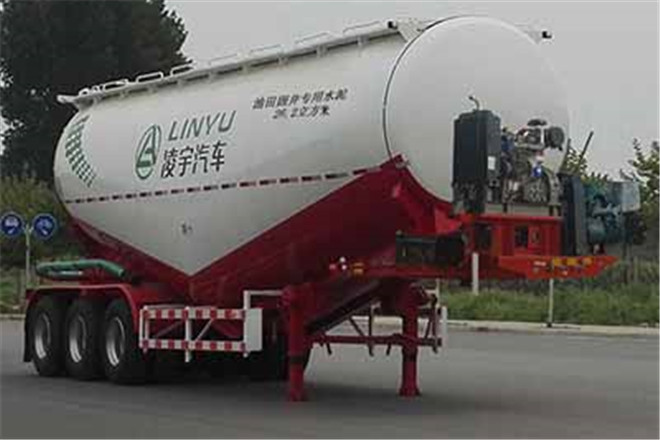

中集凌宇CLY9400GXH下灰半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CLY9400GXH | ||
| 車身長度 | 11120,10450,11250,10600mm | ||
| 車身寬度 | 2500mm | ||
| 車身高度 | 3990mm | ||
| 整備質量 | 10000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/850,-/1050mm | ||
| 彈簧片數 | -/4/4/4,-/8/8/8,-/10/10/10 | ||
| 軸數 | 3 | ||
| 軸距 | 6450+1310+1310,5900+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/31,-/2° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:26.2立方米;罐體外形尺寸:長10100mm,罐體前,后封頭直徑1950mm,罐體截面最大寬度2480mm,最大高度3000mm;運輸介質:油田固井專用水泥,密度1200千克/立方米;取消機組時車長為10450mm,整備質量為9200kg,額定載質量為30800kg;ABS系統生產廠/型號:廣州市西合電子裝備有限公司/XH-GQ4S2M-E01,廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2M;側防護材質:Q235,連接方式:螺栓連接;后防護材質:Q235,連接方式:焊接,后防護斷面尺寸/離地高:150×80/480(mm).選裝前爬梯;選裝輪罩(輪胎為11.00R20,12R22.5時輪胎間不安裝雨簾);選裝頂護欄上平臺;選裝前部一體式機組.選裝5900+1310+1310軸距時對應后懸值為1050,離去角為26;車長=前懸+軸距+后懸對應關系:11120=1200+6450+1310+1310+850,11120=1550+5900+1310+1310+1050;11250=1330+6450+1310+1310+850;11250=1680+5900+1310+1310+1050;10450=530+6450+1310+1310+850;10450=880+5900+1310+1310+1050;10600=680+6450+1310+1310+850;10600=1030+5900+1310+1310+1050.該車頂部封閉不可開槽,后部不可開啟;可取消車前機組(見選裝照片).選裝后爬梯型式,選裝前進氣管支架.選裝外部燈具型式. | ||
