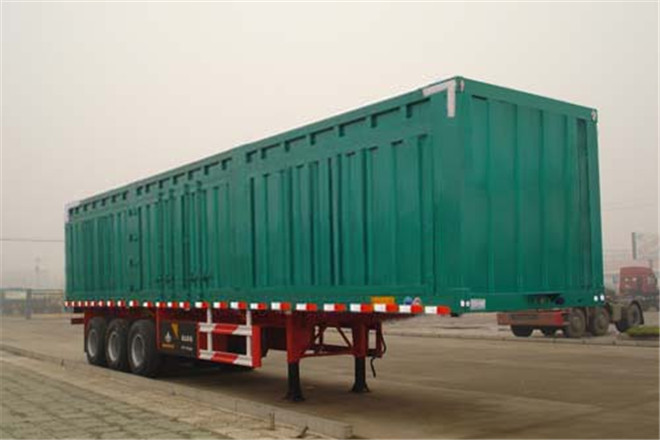

中集東岳CSQ9380XXYA廂式運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9380XXYA | ||
| 車身長度 | 13000mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 3390,3590,3790mm | ||
| 整備質量 | 8050kg | ||
| 總質量 | 38050kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/2250,-/2550mm | ||
| 彈簧片數 | -/10/10/10,-/4/4/4,-/8/8/8,-/7/7/7,-/5/5/5,-/3/3/3 | ||
| 軸數 | 3 | ||
| 軸距 | 6830+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/15,-/13° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規(guī)格 | 12R22.5 12PR,11.00R20 12PR | ||
| 備注 | |||
| 備注 | 廂體頂部全封閉,不可開啟;選裝側面不開門及側面一開門,兩開門結構;左右兩側都可以有開門,也可以都沒有開門;也可一側開門另一側不開門;兩側也可一側兩開門,一側一開門;廂板形狀可選裝橫瓦楞、豎瓦楞、平板或復合材料面板;車身外觀顏色可根據需要任意選擇;ABS系統(tǒng)廠家分別為廣州瑞立科密汽車電子股份有限公司,廣州市西合汽車電子裝備有限公司,對應的型號為CM2XL-4S/2K,XH-GQ4S2M-E01;側、后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為焊接,后防護欄主要尺寸:斷面尺寸為140×50 mm,離地高度為530mm或500mm。 | ||
